Prismak zati optikoetako bat dira, batez ere, beira optikozko blokeak, leundutako gainazal lauekin, angelu zehatzak kontrolatuz. Prism optikoak argi desbideratu, biratu, alderantzikatu, argiztatzeko edo istiluen habearen polarizazioa aldatzeko erabiltzen dira.
Doitasun handiko prisma optiko pertsonalizatua angelu izendatu baten argi birzuztatzeko edo erreflexatzeko erabiltzen da. Gainazal leundu eta gardenak lauaren arteko angelu zehatzak beharrezkoak diren eskakizun motaren araberakoak izango lirateke. Horregatik, bere diseinua hariak elkarreragiten dituzten faktore erabakigarri bat da. Angelu angeluaren eskuineko prisma ohikoena Prismen Optikoetako bat da, 90 graduko islapen-argiak dituena.

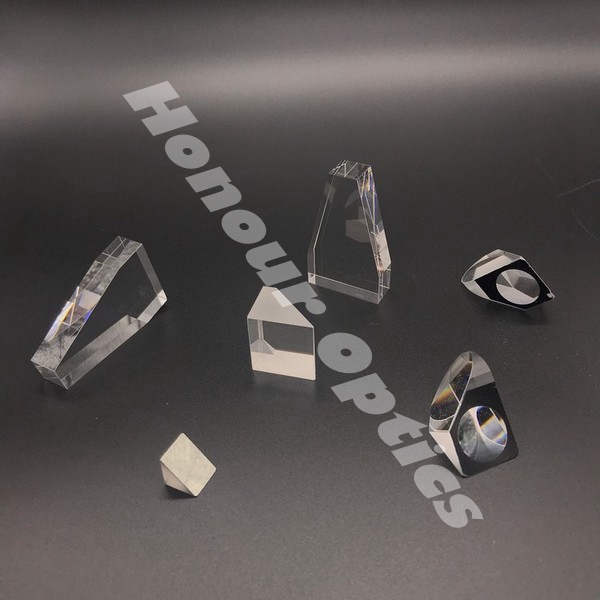

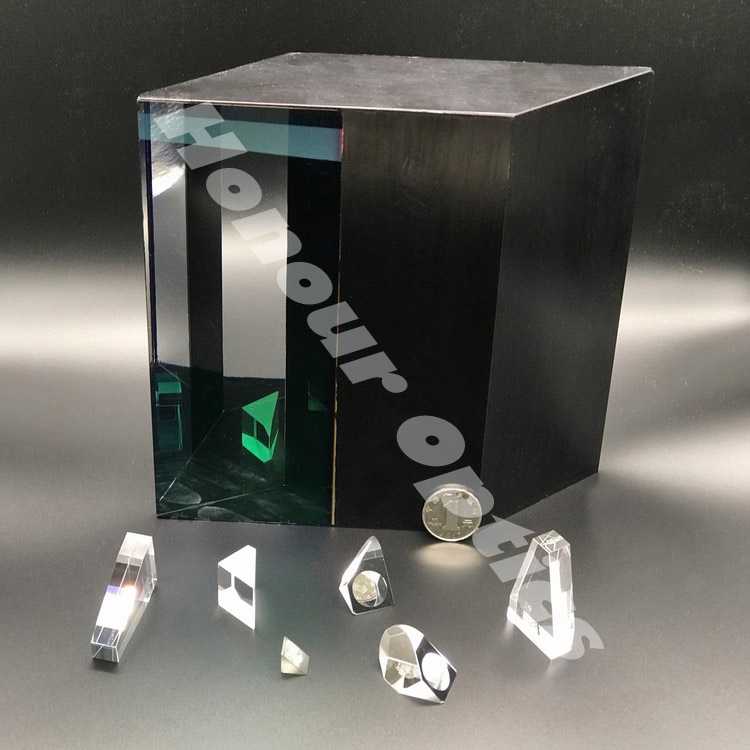

Ohorezko optikek tamaina handiko prisma optiko pertsonalizagarria eskaintzen dute diseinu desberdinetan, IR ikuspuntutik eta estaldura aukerak dituzten substratuetarako. Diseinuek Angelu Eskuin estandarra, Amici, Penta, Schmidt, Wedge, Anamorphic, Equilateral, Dove edo Rhhomboid prisms bezalakoak dira, Corner Cube Retroreflectors edo Light Pipe Homogeneizatzeko Rods gain. Anti-hausnarketa estaldurak MgF2, UV-VIS, UV-AR, VIS 0 °, VIS-NIR edo laser line aukera ugari daude. Ohorezko Optika laser prisma optiko profesionala fabrikatzailearen fabrikatzailea da, laser prisma optikoaren erosketa eta prisma optiko pertsonalizatuen muntaketen salmenta. Ohiko UV eta IR graduko prism optiko handizkako prezioa kontsultatu.
Prismak Optikoak izpi desbiderapenetarako aproposak dira, edo irudi baten orientazioa doitzeko. Prism optiko baten diseinuak argiarekin nola funtzionatzen duen zehazten du. Argiaren prisma optikoan sartzen denean, banakako azalera edo gainazal batzuk islatzen ditu, substratuaren bidez bidaiatzen den edo errefrakzioaren aurretik. Adibidez, argiaren angelu prisma bat sartzen denean, gainazal bakarra islatzen du, argiak 90º-ko birbideratzea eragiten baitu. Zuri prisma batean sartzen denean, substratuaren lodiera aldatzen denean, argia errefrakzioaren bidez desbideratzen da.
Ohorezko optikak doitasun handiko angelu prisma eskaintzen dute, ohiko tamaina 12,7 eta 25,4 bitartekoa da, bezeroaren eskakizunaren arabera pertsonalizatu daiteke, prisma angeluzuzena gainazalaren gainazala ezberdina denez, argiaren bidearen defentsa 90 ° edo 180 ° egin daiteke.
Ohorezko optikaren bidez, doitasun handiko ohiko prisma optikoek presio pentagonalak eskaintzen dituzte bezeroaren zehaztapenen arabera, hau da, normalean film islatzailea estaltzen duen errendimendua hobetzeko. Pentagonaleko prisma batek irudiaren 90 graduko gorabeheraren beherapena zeharkatzen du, alderantzizko edo alderantzizko irudia sortu gabe.
Prismaren biraketa angeluaren eta argiaren gainazalaren azaleraren arabera, Dove prismek biratu egin dezake, alboratu edo atzera islatu. Ohorezko Optikak Dove prismak normalean N-BK7 beirazko eta UV gradatutako silizezko materialez egindakoak eskaintzen ditu eta transmisio handia du infragorrien espektro ikusgarrien artean.
Ohorezko teilatuaren prisma bezeroaren zehaztapenen arabera egiten da, eta 90 graduko deflected irudiak edo laser habeak behar dituzten aplikazioetan erabil daiteke. Prisma baten bidez pasatzen denean, irudia eskuinetik ezkerrera eta goitik behetik islatzen da. Prismaren hipotenusa USE barne islaren (TIR) barne hartzen du, prisma igarotzen den irudia islatzeko.
Errefrakzio isoszeletako prisma angeluzuzena, irudi baten orientazioa angelu zuzenaren aurrean amaierako hegala aldatuz. Erabilian, argia prisma azalera handienean sartzen da, biselaren bi hausnarketa osoak zeharkatzen ditu eta jatorrizko istiluen planoan sartzen da. Argia sartzen eta bere egoera normaletan uzten delako, prisma ez da sakabanatu. Baina irudien prisma Paul 180º-koa izango du eta jatorrizkoaren norabidea sartuko da, hots, Paul prismak 180º-ko noranzko noranzkoa aldatu du. Baina irudia bi aldiz islatzen delako, eskuzabaltasuna ez da aldatu.
Beira prisma, 4 irekiera argi pass-through-aren tamaina desberdinei esker. Prismak barneko hausnarketa osoaren hiru aldiz igarotzen ditu eta irudia edo argia kontrako norabidetik irteten da jatorrizko istiluen norabidean. Nahiz eta gorabeheren Angulo ez da zero, irudia edo argiak 180º izango luke islatzen. Angulo gertakariaren ezintasunari esker, hausnarketa atzerako elementu optiko ezin hobea da.
Pelinbroca prismak laser beam baten armoniak bereizteko edo taldeen abiadura sakabanaketa konpentsatzeko erabil daiteke. P argiaren gogoeta galera txikia da, Brewster Angle hurbileko prismotik irteten den argiaren arabera. Barruko hausnarketa baten ondoren irteera prisma baino lehenagotik, hasierako gorabeherak eta Beam Angulak 90ºko gehiagoko angelu txikia dute, sakabanaketak eraginda.
Zenbat eta handiagoa da uhin-luzera, orduan eta txikiagoa izango da sakabanaketa. Ohorezko Optika laser prisma optiko profesionala fabrikatzailearen fabrikatzailea da, laser prisma optikoaren erosketa eta prisma optiko pertsonalizatuen muntaketen salmenta. Ohiko UV eta IR graduko prism optiko handizkako prezioa kontsultatu.
| Specifications | |
| Substrate Material | All optical materials |
| Surface Figure | λ /4 at 633nm before coating |
| Dimensional Tolerance | + 0.00mm, - 0.25mm |
| Angular Deviation | ± 3 minutes |
| Chamfer | 0.35mm @ 45° typical |
| Coating Technology | Electron beam multilayer dielectric |
| Antireflection Coating | Single wavelength AR: R ≤0.25% Broadband AR: Ravg ≤0.50% |
| Surface Quality | 20-10 Laser Quality on S1, S2, and bottom. Commercial polish on remaining sides. |
| Clear Aperture | Exceeds central 85% of the dimension |
Prismak argia argitzeko erabiltzen dira: kokaleku berri batera bideratzea, uhin-urak sakatuz edo bere irudia aldatuz. Ohorezko Optikak tamaina handiko prisma optiko pertsonalizagarriek prismen anizkunak dituzte, diseinatu eta fabrikatu diren zorroztasun handieneko aplikazioetarako. Honor Optics-ek angelu zuzen eta Porro prismak eskaintzen ditu retroreflectionerako, eta wedge prisms beam desbideratzeko. Honor Optics-ek Pellin Broca, Equilateral, eta Isosceles Brewster prismak argia sakabanatu eta prismas anamorfikoak ere muntatu ditu beam konformazioetarako. Honor Optics-ek prismas horiek fabrikatzen ditu hainbat uhin UV-tik NIRrekin erabiltzeko.
Honor Opticsek prisma optikoak hainbat forma eta konfigurazio eskaintzen ditu, esate baterako, eskuineko angelua, sakabanaketa, teilatua, usoa, retro-islatzailea, Penta eta wedge prisms. Pelinbroca prisma ere eskaintzen dugu.
